Всепогодные климатические шкафы
Guardian M
Линейка продукции
1. Guardian M OD MINI
2. Guardian M OD STANDART
3. Guardian M OD OPTIM
4. Guardian M OD PLUS
5. Guardian M OD MEGA
Серия Guardian M – это оптимальное решение для построения сети, когда есть необходимость размещать оборудование за пределами зданий.
Предназначена для монтажа 19 ” оборудования со статической нагрузкой до 1000 кг.
Климатический шкаф может эксплуатироваться при температуре от -50°С до + 50°С и относительной влажности воздуха до 80% (при температуре + 25°С).
| Высота | 24U — 42U |
| Ширина | 800 мм |
| Глубина | 825 мм |
| Конструктив | Разборной |
| Боковые стенки | Оцинкованная сталь 1.0 мм |
| Теплоизоляция | Минеральная вата |
| Наружная стенка | Сталь / Оцинкованная сталь 1.5-2.0 мм |
| Угол открывания двери | 120 градусов |
| Кабельные вводы | PG25 * 10 шт., PG40 * 10 шт. |
| Уровень защиты | IP54/IP55 |
| Система охлаждения | Кондиционер/ Естественное охлаждение |
Климатическая установка Guardian M
Климатическая установка на базе кондиционера
| Утилизация тепла | 1,5 – 2,5 кВт |
| Напряжение, компрессор | 220В |
| Напряжение, фрикулинг | 48В (опция) |
| Напряжение, нагреватель | 220В |
| Управление | цифровое, регулировка скоростей |
| Кол-во датчиков температуры | 8 шт. |
| Мощность | 1,000 Вт |
Система фрикулинга закрытого типа
| Емкость теплосъема | 80 Вт / К |
| Напряжение | 48В (опция — 220) |
| Напряжение, нагреватель | 220В |
| Управление | цифровое, регулировка скоростей |
| Кол-во датчиков температуры | 4 шт. |
| Мощность нагрева | 1,000 Вт (220 В) |
Система приточно-вытяжной вентиляции
| Макс отвод тепла при dT = 5°C | 750- 2,250 Вт |
| Напряжение | 48В (опция) |
| Напряжение, нагреватель | 220В |
| Управление | цифровое, регулировка скоростей |
| Количество каналов | До 3 шт. |
| Кол-во датчиков температуры | 4 шт. |
| Мощность нагрева | 1,000 Вт (220 В) |
Peltier thermoelectric air conditioner (optional)
| Мощность | 300 Вт |
| Напряжение | 48В |
| Управление | цифровое, регулировка скоростей |
| Кол-во датчиков температуры | 2 шт. |
| Нагрев в реверсном режиме | опция |
Таблица размеров

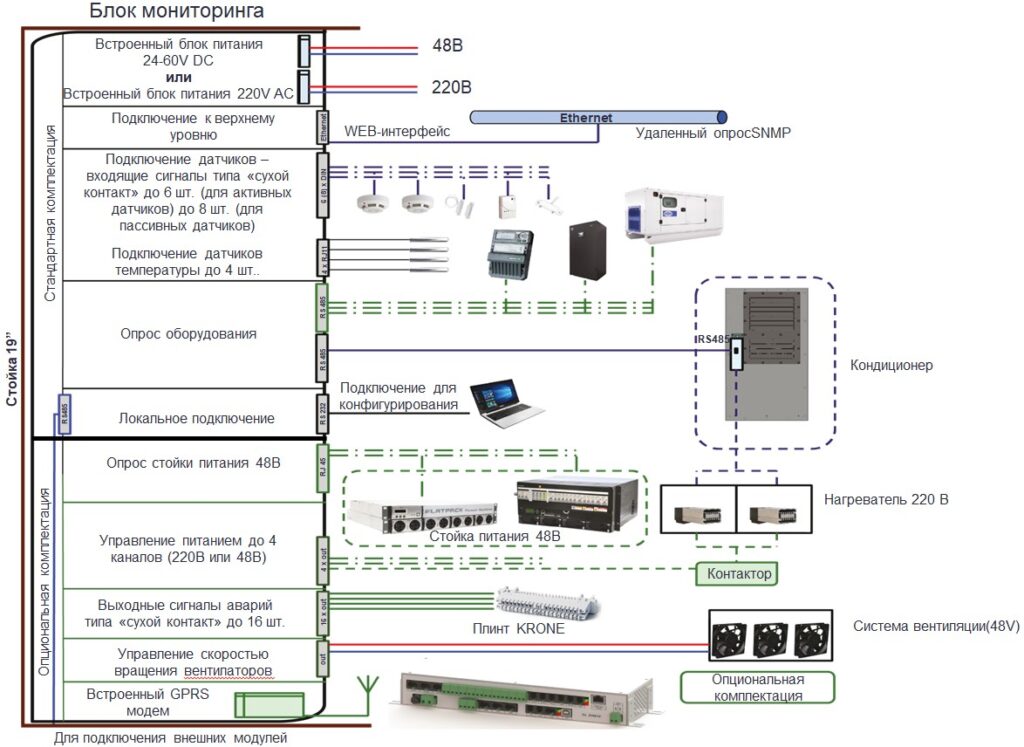

Базовый мониторинг v 1.1

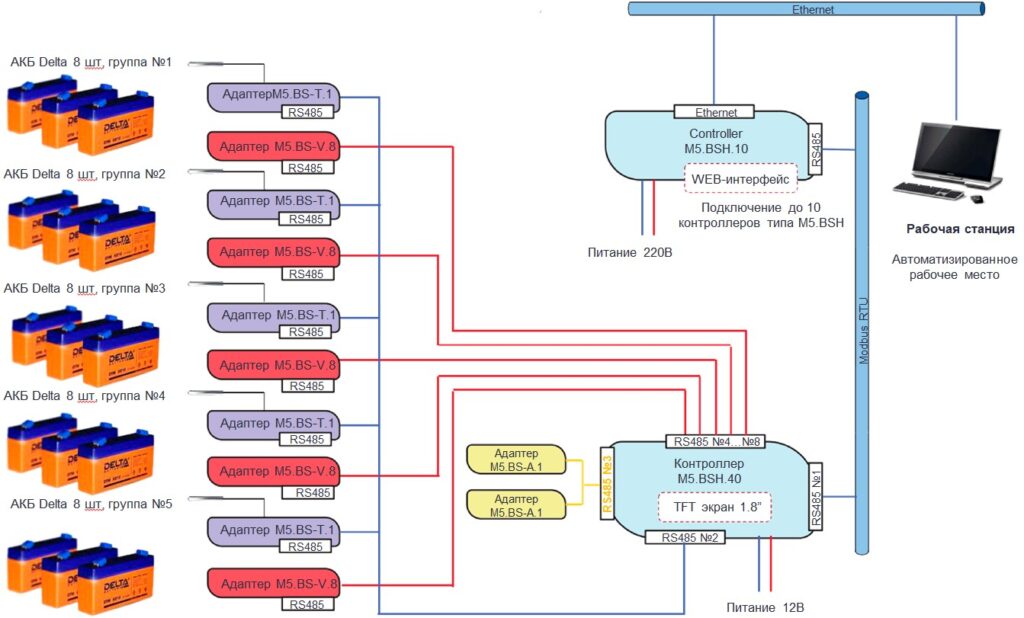

Система мониторинга АКБ
Климатические шкафы ШКК и ШКК 2.0
Всепогодные климатические шкафы серий ШКК и ШКК 2.0 являются оптимальным решением для построения сетей, когда необходимо размещать оборудование на улице. Серия ШКК разработана для монтажа 19” оборудования, а статическая нагрузка равна 1000 кг.
Климатический шкаф эксплуатируется при температуре от -40оС до +40оС и относительной влажности воздуха до 80% (при температуре +25оС).
Техническое описание
| Высота | 24U, 33U, 42U |
| Ширина | 715 мм |
| Глубина | 860 мм |
| Конструктив | cборно-разборный |
| Внутренняя обшивка | листовая сталь S=0,8 мм и 1 мм |
| Монтажная стойка | листовая сталь S=1,8 мм |
| Шаг регулировки монтажных стоек | 25 мм |
| Угол открытия двери | 120 градусов |
| Кабельные вводы | PG 13,5*2 шт, PG 21*7 шт, PG 29*3 шт |
| Степень защиты | IP54 |
| Климатическая установка | Вытяжное охлаждение |

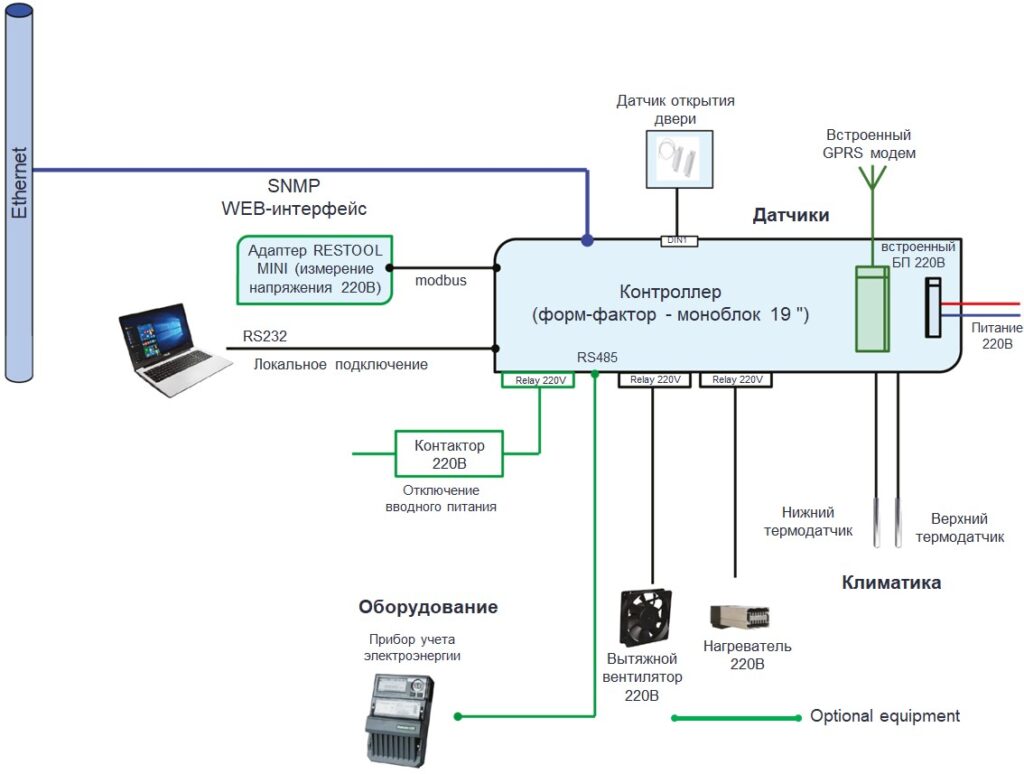

Мониторинг (шкафы ШКК)
Стандартная конфигурация
— Ethernet модуль
— Передача данных в формате SNMP v2c
— Встроенный WEB-интерфейс
— Встроенный блок питания 220В
— Порт RS232 для локального конфигурирования
— Подключение до 6 датчиков типа «сухой контакт»
— Опрос показаний 2 датчиков температуры (датчики входят в комплект поставки)
— Управление нагревателем 220В
— Управление вытяжным вентилятором 220В
— Возможность удаленного конфигурирования
— Возможность удаленной перепрошивки
Опциональные возможности
— Опрос прибора учета электроэнергии по интерфейсу RS485
— Отключение общей нагрузки через внешний контактор
— Опрос показаний 2 датчиков температуры (датчики входят в комплект поставки)
— Измерение входного напряжения в сети 220В (внешний адаптер)
— Встроенный GPRS-модем
— Выносная антенна в антивандальном исполнении
