Всепогодні кліматичні шафи
Guardian M
Лінійка продукції
1. Guardian M OD MINI
2. Guardian M OD STANDART
3. Guardian M OD OPTIM
4. Guardian M OD PLUS
5. Guardian M OD MEGA
Серія Guardian M – це оптимальне рішення для побудови мережі, коли є необхідність розміщувати обладнання за межами будівель.
Призначена для монтажу 19 “обладнання зі статичним навантаженням до 1000 кг.
Кліматична шафа може експлуатуватися при температурі від -50°С до + 50°С і відносній вологості повітря до 80% (при температурі + 25°С).
| Висота | 24U – 42U |
| Ширина | 800 мм |
| Глибина | 825 мм |
| Конструктив | Розбірний |
| Бокові стінки | Оцинкована сталь 1,0 мм |
| Теплоізоляція | Мінеральна вата |
| Зовнішня стінка | Сталь / Оцинкована сталь 1.5-2.0 мм |
| Кут відкривання дверей | 120 градусів |
| Кабельні вводи | PG25 * 10 шт., PG40 * 10 шт. |
| Рівень захисту | IP54/IP55 |
| Система охолодження | Кондиціонер / Природне охолодження |

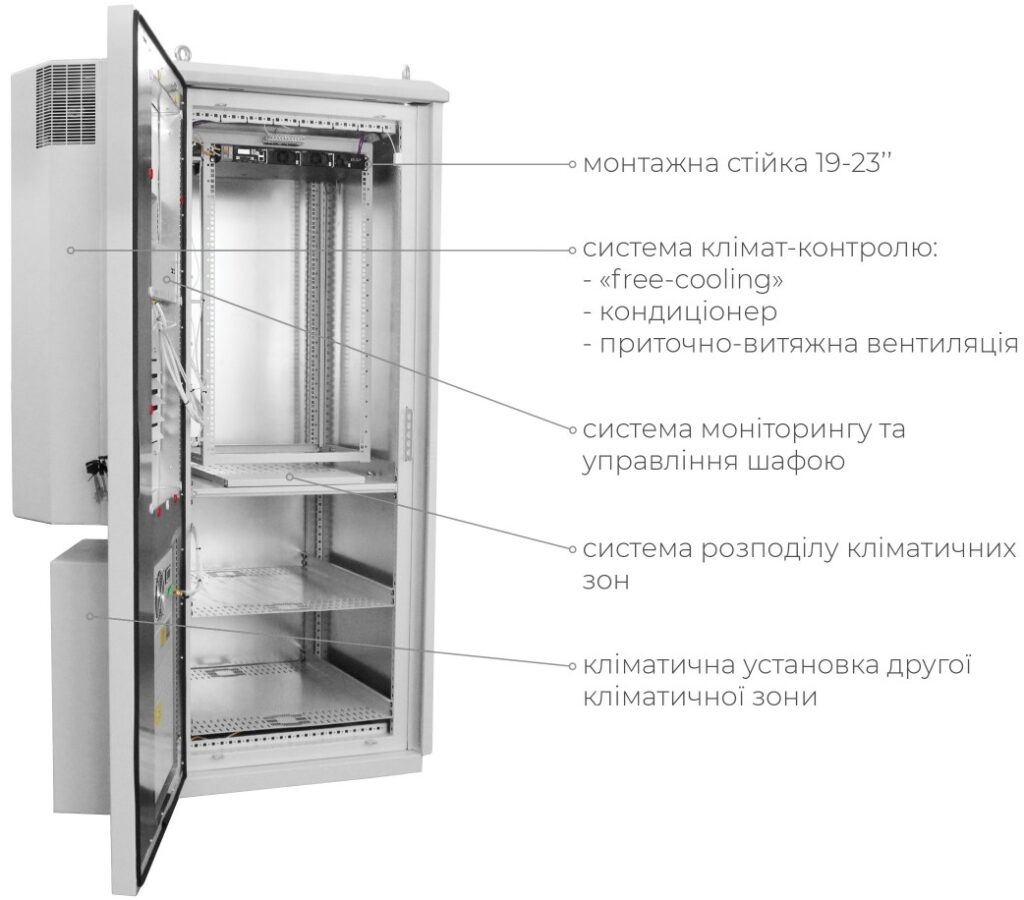

Климатична установка Guardian M
Кліматична установка на базі кондиціонера
| Утилізація тепла | 1,5 – 2,5 кВт |
| Напруга, компресор | 220В |
| Напруга, фрікулінг | 48В (опція) |
| Напруга, нагрівач | 220 В |
| Управління | цифрове, регулювання швидкостей |
| Кількість датчиків температури | 8 шт. |
| Потужність | 1,000 Вт |
Система фрікулінга закритого типу
| Ємність теплос’ема | 80 Вт / К |
| Потужність | 48В (опція – 220В) |
| Напруга, нагрівач | 220 В |
| Управління | цифрове, регулювання швидкостей |
| Кількість датчиків температури | 4 шт. |
| потужність нагріву | 1,000 Вт (220 В) |
Система прпливноо-витяжної вентиляції
| Максимальне відведення тепла при dT = 5 ° C | 750- 2,250 Вт |
| Потужність | 48В (опція) |
| Напруга, нагрівач | 220В |
| Управління | цифрове, регулювання швидкостей |
| Кількість каналів | До 3 шт. |
| Кількість датчиків температури | 4 шт. |
| Потужність нагріву | 1,000 Вт (220 В) |
Термоелектричний кондиціонер Пельтьє (опція)
| Потужність | 300 Вт |
| Напруга | 48В |
| Управління | цифрове, регулювання швидкостей |
| Кількість датчиків температури | 2 шт. |
| Нагрівання в реверсному режимі | опція |
Таблиця розмірів

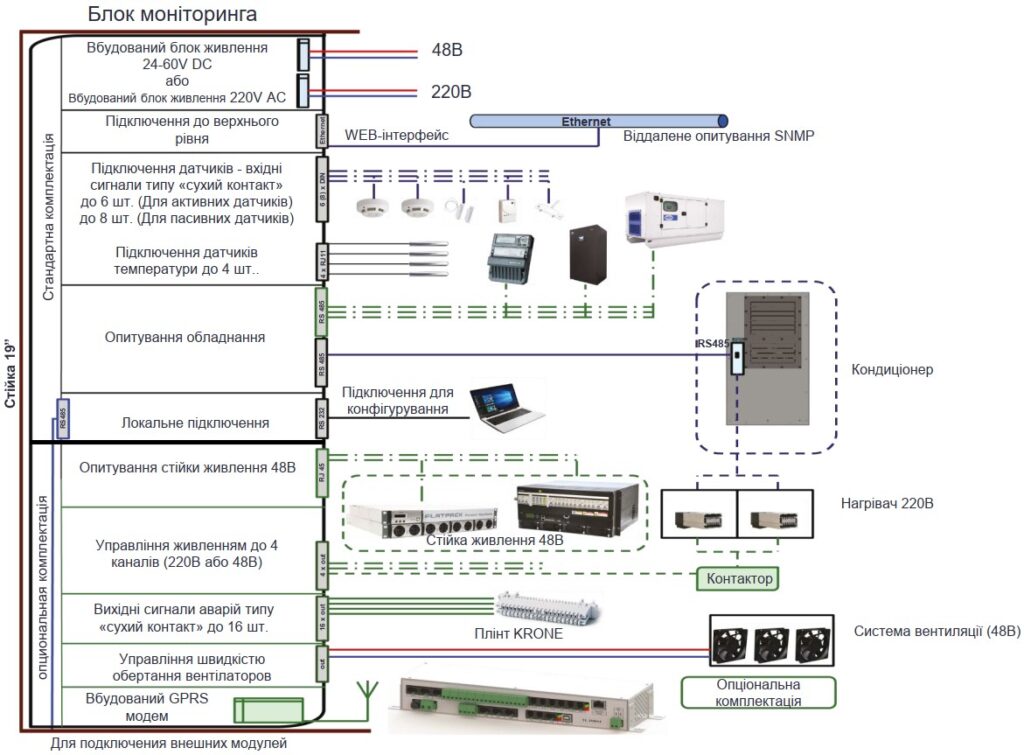

Базовий моніторинг v 1.1

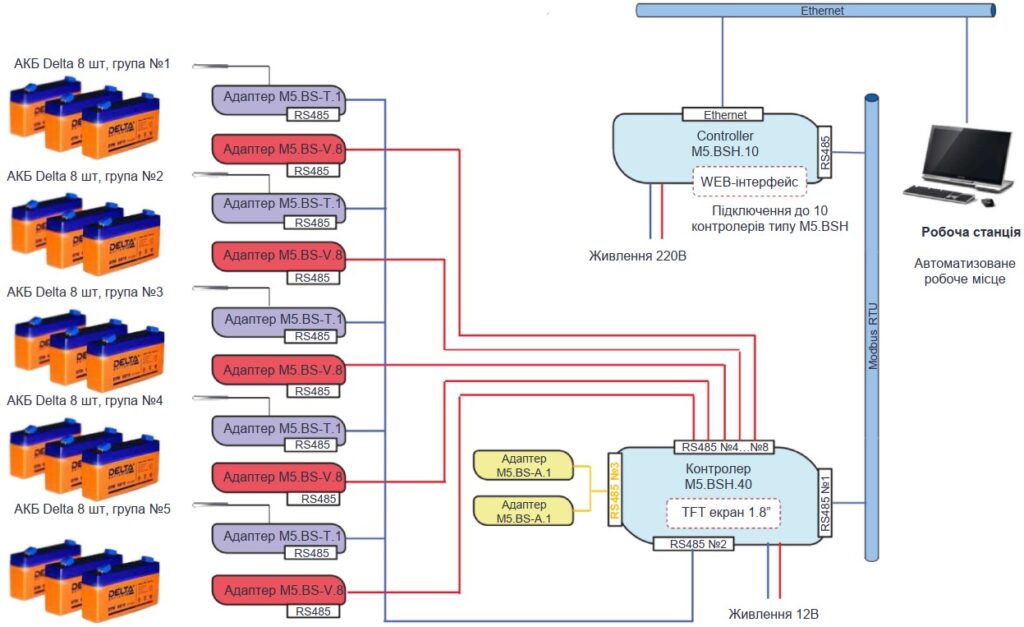

Система моніторингу АКБ

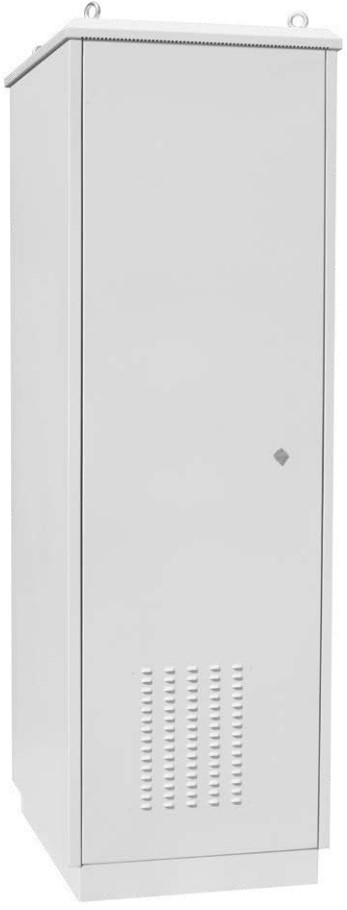

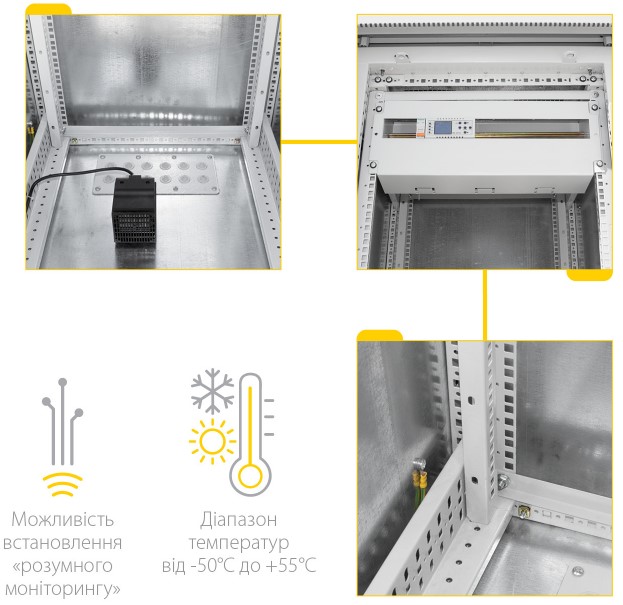

Кліматичні шафи ШКК и ШКК 2.0
Всепогодні кліматичні шафи серій ШКК та ШКК 2.0 є оптимальним рішенням для побудови мереж, коли необхідно розміщувати обладнання на вулиці. Серія ШКК розроблена для монтажу 19 “обладнання, а статичне навантаження дорівнює 1000 кг.
Кліматичний шафа експлуатується при температурі від 40°С до + 40°С і відносній вологості повітря до 80% (при температурі + 25°С).
Технічний опис
| Висота | 24U, 33U, 42U |
| Ширина | 715 мм |
| Глибина | 860 мм |
| Конструктив | збірно-розбірний |
| Внутрішня обшивка | листова сталь S=0,8 мм и 1 мм |
| Монтажна стійка | листова сталь S=1,8 мм |
| Крок регулювання монтажних стійок | 25 мм |
| Кут відкриття дверей | 120 градусів |
| Кабельні вводи | PG 13,5*2 шт, PG 21*7 шт, PG 29*3 шт |
| Ступінь захисту | IP54 |
| Кліматична установка | Витяжне охолодження |
Моніторинг (шафи ШКК)
Стандартна конфігурація
- Ethernet модуль
- Передача даних в форматі SNMP v2c
- Вбудований WEB-інтерфейс
- Вбудований блок живлення 220В
- Порт RS232 для локального конфігурування
- Підключення до 6 датчиків типу «сухий контакт»
- Опитування показань 2 датчиків температури (датчики входять в комплект поставки)
- Управління нагрівачем 220В
- Управління витяжним вентилятором 220В
- Можливість видаленої конфігурації
- Можливість віддаленої перепрошивки
Опціональні можливості
- Опитування приладу обліку електроенергії по інтерфейсу RS485
- Відключення загального навантаження через зовнішній контактор
- Опитування показань 2 датчиків температури (датчики входять в комплект поставки)
- Вимірювання вхідного напруги в мережі 220В (зовнішній адаптер)
- Вбудований GPRS-модем
- Зовнішня антена в антивандальному виконанні
