Outdoor-Schränke mit optionaler Klimatisierung Guardian M
PRODUKTAUSWAHL
1. Guardian M OD MINI
2. Guardian M OD STANDART
3. Guardian M OD OPTIM
4. Guardian M OD PLUS
5. Guardian M OD MEGA

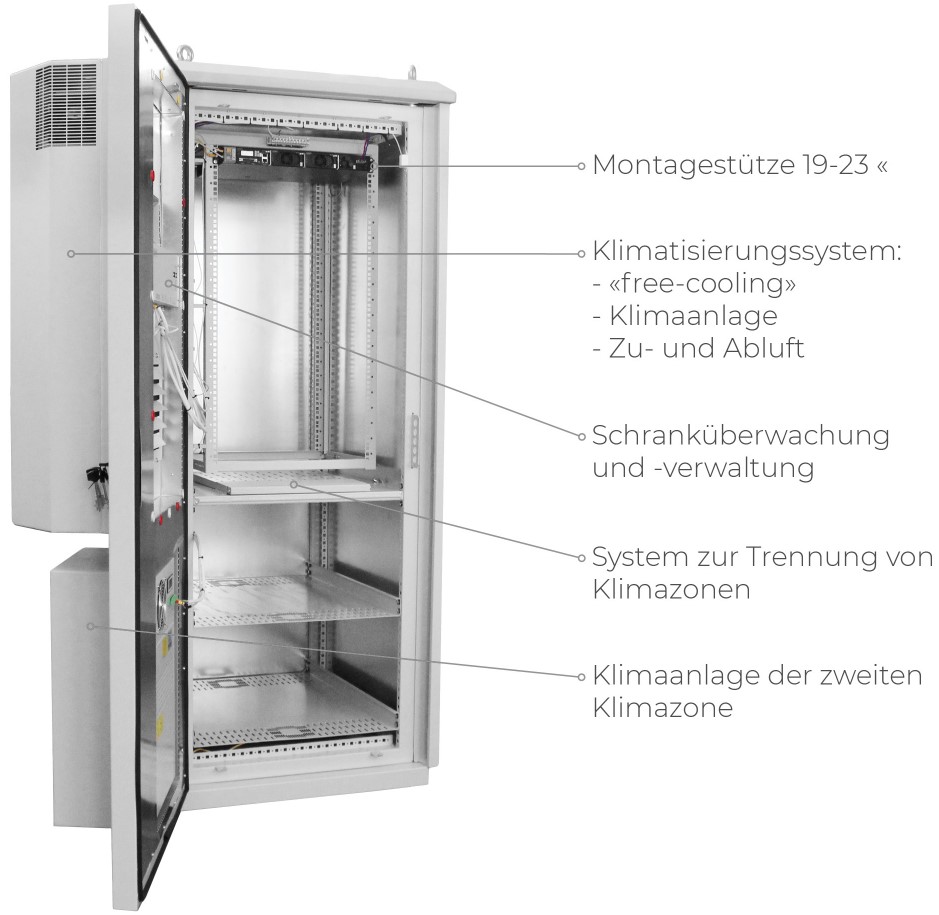

Die Guardian M Serie ist die optimale Lösung für den Aufbau eines Netzwerks, wenn Anlagen außerhalb von Gebäuden platziert werden müssen.
Ausgelegt für die Montage von 19-Zoll-Geräten mit statischer Belastung bis 1000 kg.
The climatic cabinet can be operated at temperatures from -50°C to +50°C and relative air humidity up to 80% (at temperature of +25°C dew free).
Höhe | 24HE – 42HE |
Breite | 800 mm |
Tiefe | 825 mm |
Konstruktion | Zusammenklappbar |
Seitenwände | Verzinkter Stahl 1 mm |
Wärmeisolierung | Basalt-Mineralwolle 50 mm |
Außenplatte | Stahl / verzinkter Stahl 1,5-2,0 mm |
Türöffnungswinkel | 120 Grad |
Kabelverschraubungen | PG25 * 10 Stück, PG40 * 10 Stück |
Schutzlevel | IP54/IP55 |
Klimasystem | Klimaanlage / Freecooling |
KLIMAANLAGE Guardian M
Klimaanlage aug Basis einer Klimaanlage
Wärmerückgewinnung | 1,5 – 2,5 kW |
Spannung, Kompressor | 220VAC |
Spannung, Freecooling | 220VAC / 48VDC (fakultativ) |
Spannung, Heizung | 220VAC |
Steuerung | digital, Drehzahlregelung |
Anzahl Temperatursensoren | 8 Stk. |
Leistung | 1,000 W |
Geschlossenes frikuling system (optional)
Wärmeabfuhrkapazität | 80 W / K |
Spannung, Freecooling | 48VDC (wahlweise– 220VAC) |
Spannung, Heizung | 220VAC |
Kontrolle | digital, Drehzahlregelung |
Anzahl der Temperatursensoren | 4 Stk. |
Heizleistung | 1,000 W (220V) |
ZUFÜHR-UND ABLÜFTUNGSSYSTEM (optional)
Maximale Wärmeabgabe bei dT = 5°C | 750- 2,250 W |
Spannung | 48VDC |
Spannung, Heizung | 220VAC |
Kontrolle | digital, Drehzahlregelung |
Anzahl der Kanäle | Bis zu 3 Stück |
Anzahl der Temperatursensoren | 4 Stk. |
Heizleistung | 1,000 W (220V) |
PELTIER THERMOELEKTRISCHE KLIMAANLAGE (optional)
Leistung | 300 W |
Spannung | 48VDC |
Anzahl der Temperatursensoren | digital, Drehzahlregelung |
Anzahl der Sensoren Anzahl der Temperatursensoren | 2 Stk. |
Heizen im Rückwärtsgang | option |
PRODUKTAUSWAHL
GRUNDLEGENDE ÜBERWACHUNG V 1.1
BATTERIEÜBERWACHUNGSSYSTEM

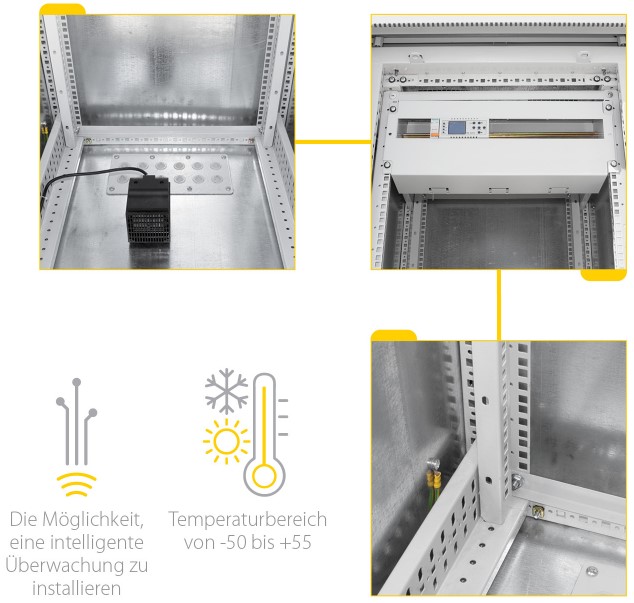

KLIMASCHRÄNKE ShKK und ShKK 2.0
Allwetter-Klimaschränke der Serien ShKK und ShKK 2.0 sind die optimale Lösung für den Aufbau von Netzwerken, wenn Geräte auf der Straße platziert werden müssen. Die ShKK-Serie ist für die Montage von 19-Zoll-Geräten ausgelegt und die statische Belastung beträgt 1000 kg.
The climatic cabinet can be operated at temperatures from -40°C to + 45°C and relative air Der Klimaschrank wird bei Temperaturen von -40°C bis +40°C und relativer Luftfeuchtigkeit bis 80% (bei einer Temperatur von +25°C) betrieben.
TECHNISCHE BESCHREIBUNG
Höhe | 24HE, 33HE, 42HE |
Breite | 715 mm |
Tiefe | 860 mm |
Bauwesen | zusammenklappbar |
Innenauskleidung | Stahlblech S=0,8 mm und 1 mm |
Befestigung Säule | Stahlblech S=1,8 mm |
Neigungsverstellbare Montagestrebe | 25 mm |
Öffnungswinkel der Tür | 120 degrees |
Kabeldurchführungen | PG 13,5*2 st., PG 21*7 st., PG 29*3 st. |
Schutzklasse | IP54 |
Klimatisierungssystem | Exhaust fans |
ÜBERWACHUNG (SHKK-SCHRÄNKE)
Standardkonfiguration
– Ethernet-Modul
– SNMP v2c-Datentransfer
– Eingebaute WEB-Schnittstelle
– Eingebautes 220V Netzteil
– RS232-Port für lokale Konfiguration
– Anschluss von bis zu 6 Trockenkontakt-Sensoren
– Abfrage der Messwerte von 2 Temperatursensoren (Sensoren im Lieferumfang enthalten)
– Steuerung des Heizgeräts 220V
– Steuerung des Abzugsventilators 220V
– Remote-Konfigurationsfähigkeit
– Möglichkeit der Remote-Wiederherstellung
Optionale Funktionen
– Befragung des Stromzählgeräts über die Schnittstelle RS485
– Abschaltung der Gesamtlast über einen externen Kontakt
– Abfrage der Messwerte von 2 Temperatursensoren (Sensoren im Lieferumfang enthalten)
– Messung der Eingangsspannung im 220V-Netz (externer Adapter)
– Integriertes GPRS-Modem
– Abgesetzte Antenne in antivandaler Ausführung
