Baies de brassagebaie serveur insonorisée + climatisée Guardian M
Lines de Produits
1. Guardian M OD MINI
2. Guardian M OD STANDART
3. Guardian M OD OPTIM
4. Guardian M OD PLUS
5. Guardian M OD MEGA
La série Guardian M est la solution optimale pour la construction de réseaux lorsqu’il est nécessaire d’installer des équipements à l’extérieur.
La série Guardian M a été conçue pour le montage d’équipements 19″, avec une charge statique jusqu’à 1000 kg.
Le baie de brassage exterieur avec syteme de climatisation integrer peut fonctionner à des températures de -50°C à +50°C et une humidité relative de l’air jusqu’à 80% (à une température de +25°C sans rosée).
| Taille | 24U – 42U |
| Largeur | 800 mm |
| Profondeur | 825 mm |
| Construction | Les panneaux latéraux et les portes peuvent être facilement démontés |
| Plaque intérieure | Acier galvanisé 0,8 mm |
| Isolation | Laine minérale de basalte 50 mm |
| Plaque exterieur | Acier / Acier galvanisé 1,5-2,0 mm |
| Angle d’ouverture de la porte | 120 degree |
| Presse-étoupes | PG/MG |
| Degré de protection | IP54/IP55 |
| Systeme climatique | Air conditionné / Refroidissement libre |
GUARDIENT M SYSTEME CLIMATIQUE
CONTROLE CLIMATIQUE BASÉ SUR UN CLIMATISEUR
| Recuperateur de chaleur | 1,5 – 2,5 kW |
| Compresseur, V | 220VAC |
| Refroidissement libre | 220VAC / 48VDC (optionnelle) |
| Chauffage, V | 220VAC |
| Contrôle | Digital, controle de vitesse |
| Capteur de temperature | 8 pcs. |
| Puissance de chauffage | 1,000 W |
SYSTÈME DE REFROIDISSEMENT LIBRE, TYPE FERMÉ (EN OPTION)
| Capacité d’évacuation de la chaleur | 80 W / K |
| Rfroidissement libre , V | 48VDC (optionnelle – 220VAC) |
| Chauffage, V | 220VAC |
| Contrôle | digital, Contrôle de vitesse |
| Capteures de temperature | 4 pcs. |
| Puissance de chaufage | 1,000 W (220V) |
SYSTEME DE VENTILATION (EN OPTION)
| Évacuation maximale de la chaleur lorsque dT = 5°C | 750- 2,250 W |
| Voltage | 48VDC |
| Chauffage | 220VAC |
| Contrôle | Digital, Contrôle de vitesse |
| Nombre de cannaux de controle | 1-3 |
| Capteur de temperature | 4 pcs |
| Puissance de chauffage | 1,000 W (220V) |
CLIMATISEUR THERMOÉLECTRIQUE PELTIER (EN OPTION)
| Puissance | 300 W |
| Voltage | 48VDC |
| Contrôle | digital, speed control |
| Capteur de temperature | 2 pcs. |
| Chauffage en mode inversé | option |
TABLEAU DES TAILLES

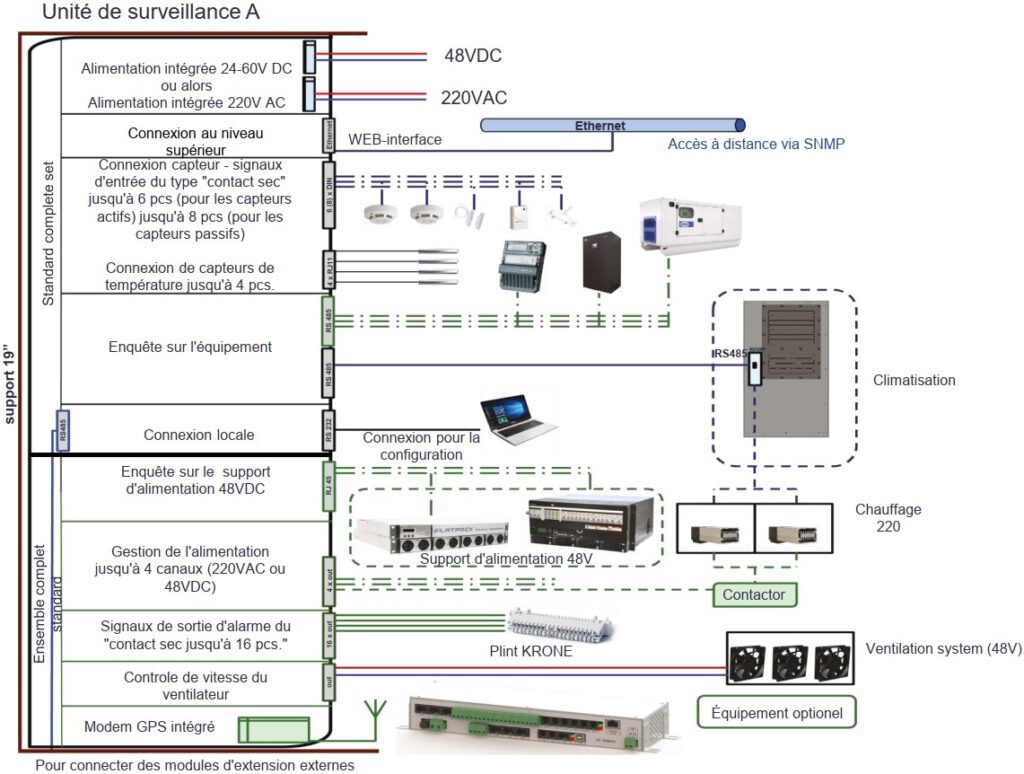

SURVEILLANCE DE BASE V 1.1

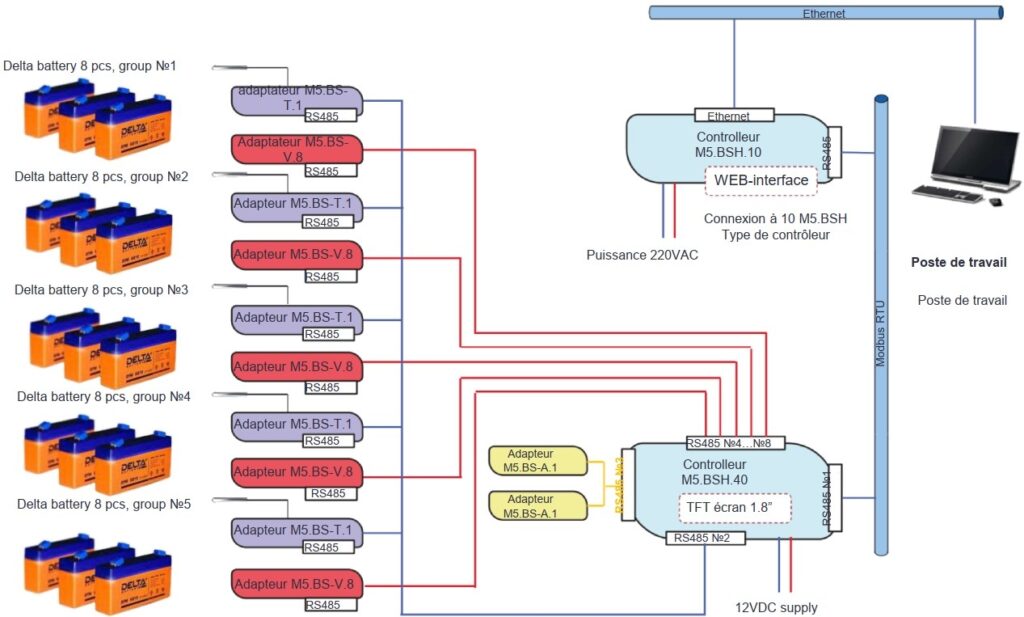

SYSTEMEDE SURVEILLANCE DE BATERRIE
ARMOIRES D’EXTÉRIEUR SÉRIES SHKK ET SHKK 2.0
Les Baies de brassage étanches des séries SHKK et SHKK 2.0 sont la solution optimale pour la construction de réseaux lorsqu’il est nécessaire d’installer des équipements à l’extérieur. La série SHKK a été conçue pour le montage d’équipements 19″ avec une charge statique jusqu’à 1000 kg.
Le baie de brassage avec systeme de climatisation integré peut fonctionner à des températures de -40°C à + 45°C et une humidité relative de l’air jusqu’à 90% (à température de + 25°C, sans rosée).
DESCRIPTION TECHNIQUE
| Taille | 24U, 33U, 42U |
| Width | 715mm |
| Profondeur | 860 mm |
| Construction | Les panneaux latéraux et les portes peuvent être facilement démontés |
| Plaque interieur | Acier galvanisé S=0,8-1 mm |
| Etagere de montage | Acier S=1,8 mm |
| Etape d’ajustement du montage des étageres | 25 mm |
| Angle d’ouverture de la porte | 120 degres |
| Presse-étoupes | PG 13,5*2 pc, PG 21*7 pc PG 29*3 pc |
| Degre de protections | IP54 |
| Systeme climatique | Ventilateurs d’extraction |

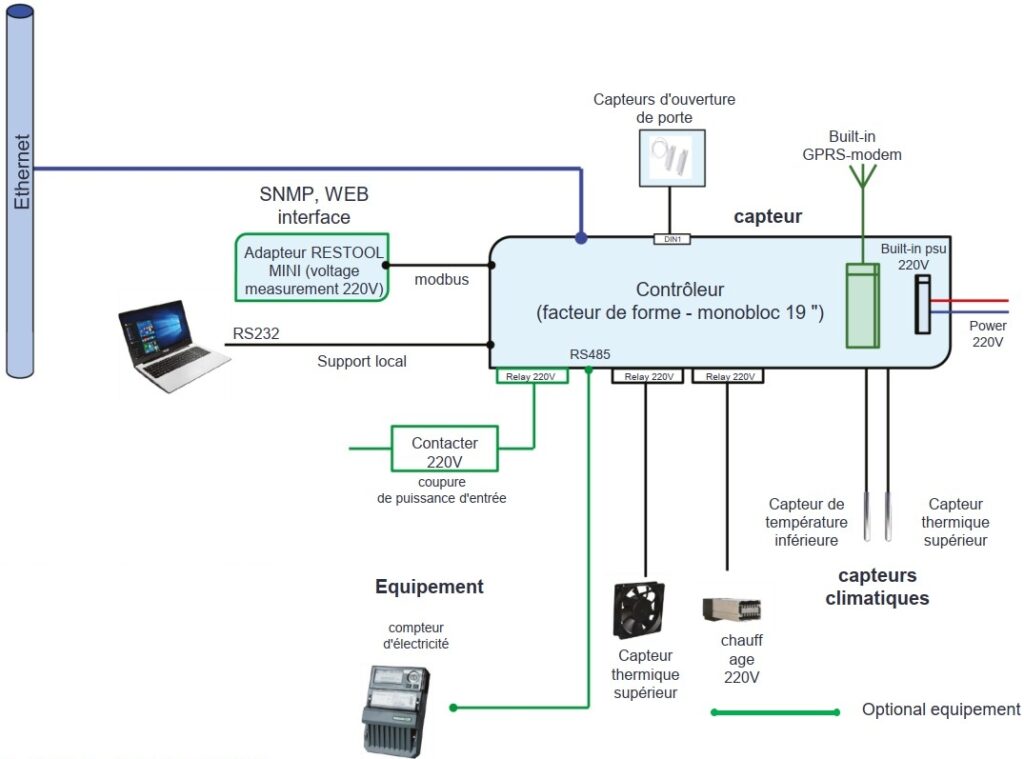

SYSTEME DE SURVEILLANCE DE BAIES DE BRASSAGES EXTERIEUR SHKK
Configuration standarturation
– Module Ethernet
– Données de transmission en format SNMP v2c
– Interface Web intégrée
– Alimentation intégrée 220V
– Port RS232 pour la configuration locale
– Connection of up to 6 dry contact sensors
– Integration de lecteurs de 2 capteurs de température (capteurs inclus dans le kit de livraison)
– Plus de controle
– Contrôle du ventilateur d’extraction 220V
– Capacité de configuration à distance
– Mise à jour du clignotant à distance
Caractéristiques optionnelles
– Relevés des compteurs d’électricité via l’interface RS485
– Déconnexion de la charge totale via un contacteur externe
– Relevés sur les lectures de 2 capteurs de température (les capteurs sont inclus dans le kit de livraison)
– Mesure de la tension d’entrée en réseau 220V (adaptateur externe)
– Modem GPRS intégré
– Antenne externe au design anti-vandalisme
